歯がない上顎無歯顎症例

上顎無歯顎症例解説

歯がない無歯顎症例におけるインプラント治療の注意点や特徴をDr.新谷悟が解説します。

診断時において
  • 歯を失った原因が歯周病か虫歯から根尖性歯周炎を併発したものかを確認し、骨の高径や幅など残存骨の形態、骨質などを十分に把握する
  • CT画像と口腔内模型のマッチングにおいても粘膜面でずれを生じやすいため、義歯などにマーカーを付与してCTを取るなど細心の注意を払う
  • 手術時のサージカルガイドの固定をどのようにするか。必要であればピン固定などで対応する
  • 顎提と可動粘膜の関係から切開するか否かを診断の時にもある程度把握しておく
  • All on 4(4本で義歯を固定する)や義歯を2本のインプラントで固定するか、ブリッジタイプや単独歯などの形でインプラント治療をするかによっても、埋入位置、選択すべきインプラントなども変わるので、それらの要素を考慮して診断を行う
手術時において
  • 粘膜切開を行うか否か、顎提、粘膜負担でのサージカルガイドをいかに安定させ、診断のインプラント埋入位置に正確に埋入するかを考えて手術を行う。場合によっては、ガイドによってインプラント窩を形成後、それに沿ってガイドを外すほうが良好な結果を得られる場合もある
  • サージカルガイドの固定のための固定ピン以外にも、ドリリングをしたインプラント窩にピンを立て、より安定した形で次のドリリングを行うなどの工夫も重要になる
  • サイナスリフトやソケットリフトなどの骨造成を同時に行わないといけない症例も多く、技術的にも高度になるため、決して無理をしないようにする
  • 切開を行わないフラップレスの場合には、骨の高径だけではなく近遠心的、唇・頬・口蓋(舌)側的な位置関係が正しいかどうか、周囲に骨があるかどうかを十分に確認しながら行う

こういった点を留意したい。

目次
無歯顎症例
症例ケース02 (2017.11.01 - Data up)
インプラントサポートによる固定式義歯(オーバーデンチャー)症例
(50歳代 女性)
STEP.01

右側側切歯、犬歯ならびに左側第一小臼歯のみ残存し、義歯を装着していた。義歯は苦痛ではないが、残存歯とともに動揺することから、インプラントによるサポート(2本)によりオーバーデンチャー(固定式義歯)を選択した。患者さんは、術後3か月でインプラント補綴により咀嚼機能の回復ができ、喜んで頂けた。

STEP.02

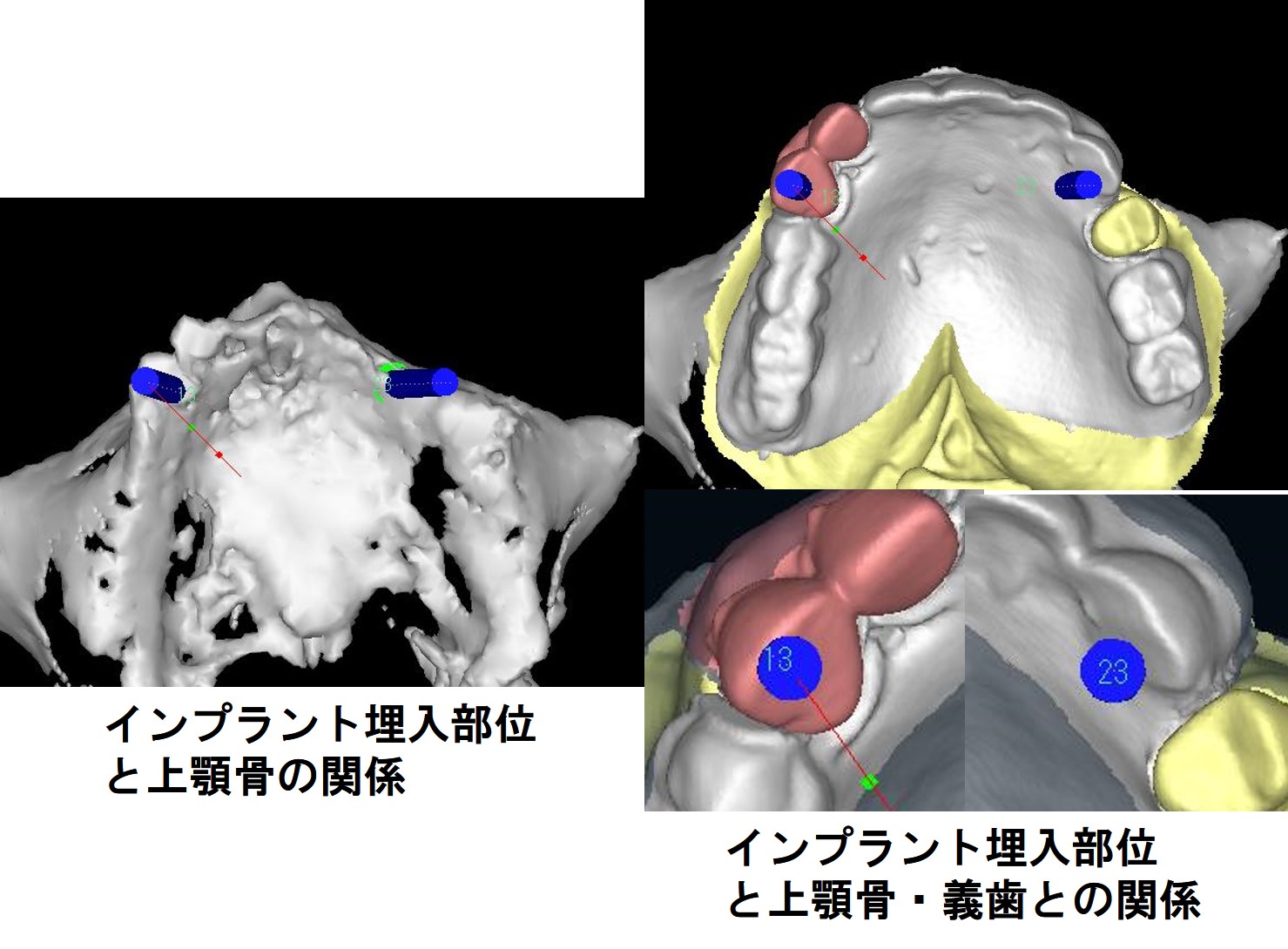

LANDmarker(iCAT)にてシミュレーションをしている画像。
左はCT撮影のみから構築した3D画像。右は義歯を取り込み、CT画像に合成した3D画像。CT画像のみでは将来の上部構造の位置が分からず、多数歯欠損では特に診断が難しくなる。

STEP.03

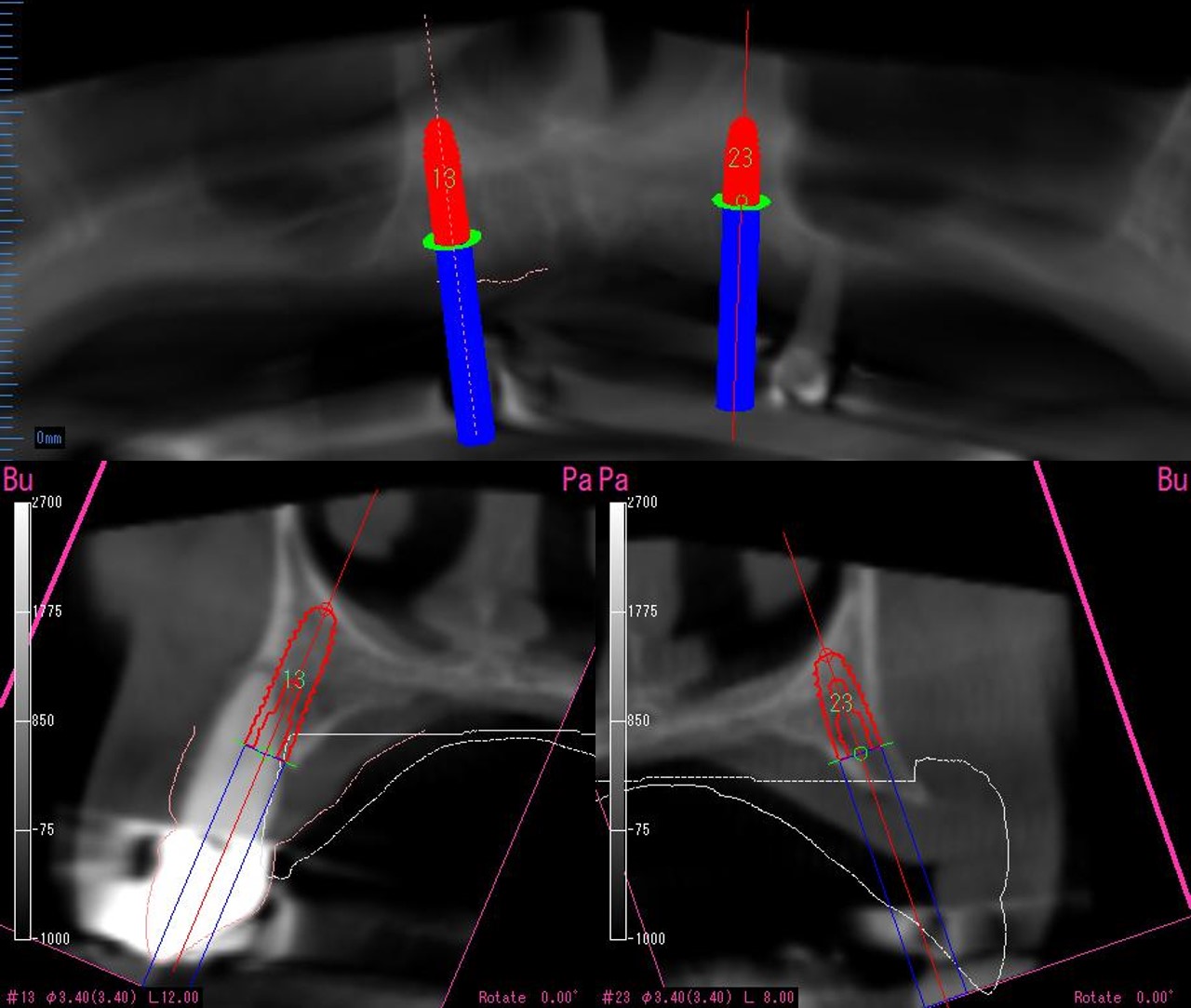

CT画像にインプラントの埋入位置を計画。初期固定をよくするため、インプラントの先端が鼻腔底に当たるような長さを選択。

STEP.04

Landmark Guide(iCAT)のマルチドガイドを用い、FINESIA HA Tapered type(京セラ)直径3.4/長さ12mm(右側)と直径3.4/長さ8mm(左側)を選択して埋入を計画した。手術中に固定を得るために、右側の側切歯と左側の第1大臼歯は温存したが、右側の犬歯はインプラント埋入窩に一致するために、ガイドを装着する前に抜歯を行った。

STEP.05

左側は的心サーキュレーションメスを用いて歯槽提粘膜への切開を行った。固有歯肉がインプラント周囲に存在することを確認しながら行う。

STEP.06

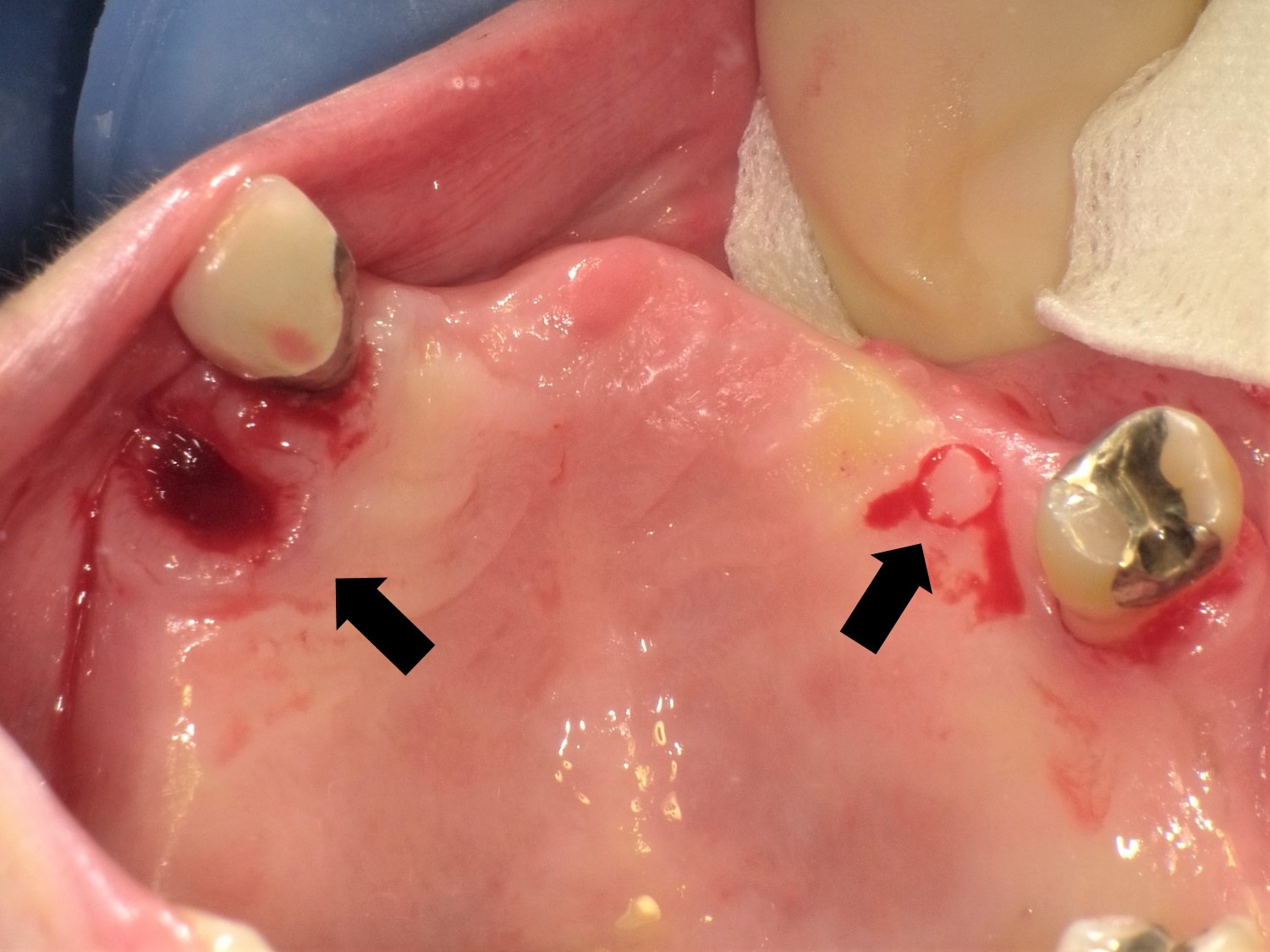

右側には抜歯窩、左側にはサーキュレーションメスで丸く切開された切開線が確認できる。

STEP.07

右側の埋入部位に、2mmのSurgical Drill(iCAT)で予定されたところまでドリリングする。抜歯窩であり、骨の斜面などにドリルを誘導されないようにサージカルガイドをしっかり固定してドリリングを行う。

右側の埋入部位における、3mmのSurgical Drill(iCAT)でのドリリング。抜歯窩のドリリングではその深さから骨が存在するかなどを触診で把握することも重要になる。

左側の埋入部位に、2mmのSurgical Drill(iCAT)でドリリングを行う。

STEP.08

左側の埋入部位においては、骨の形態を考慮し、この時点で粘膜切開を行い、骨とインプラント体の埋入状態を確認した方が良いと判断して、粘膜切開を加えた。このような術中判断の可能性に関してはあらかじめ、患者さんにお話をしておくことが重要である。

STEP.09

左側のインプラント埋入時の所見。FINESIA HA Tapered type(京セラ)直径3.4mm/長さ8mmのインプラント埋入を行った。

STEP.10

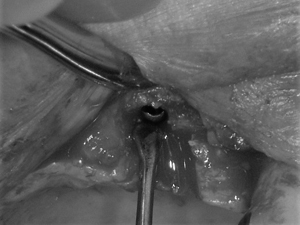

左側のインプラント埋入後の所見。インプラント体が骨内に埋入されている。

STEP.11

ヒーリングアバットメント装着の所見。

STEP.12

右側では犬歯の抜歯後、犬歯窩の骨が頬側に大きく張り出しており、義歯装着後の粘膜の痛みの原因になることも考慮し、骨の整形を行った。右側にはFINESIA HA Tapered type(京セラ)直径3.4mm/長さ12mmのインプラント埋入を行った。

STEP.13

縫合後の所見。縫合糸は感染防止の観点からナイロン糸を使用している。

手術内容:両側義歯安定用のインプラント埋入
右側:抜歯即時
トルク:15N/cm (右側), 30N/cm (左側)
麻酔:笑気ガス・モニター下
局所麻酔:2%キシロカイン(1/80,000Epi) 5.4ml
手術時間:20分
STEP.14

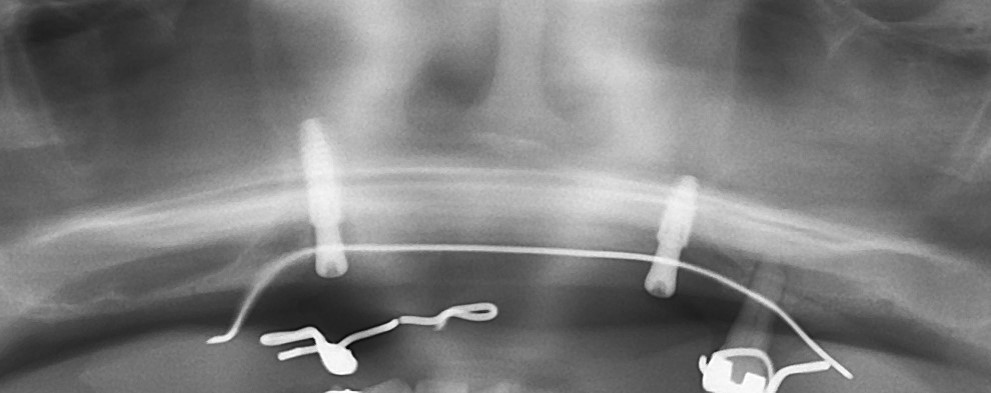

埋入後、パノラマX-Pにて状況の確認を行った。予定された部位に埋入されている。

STEP.15

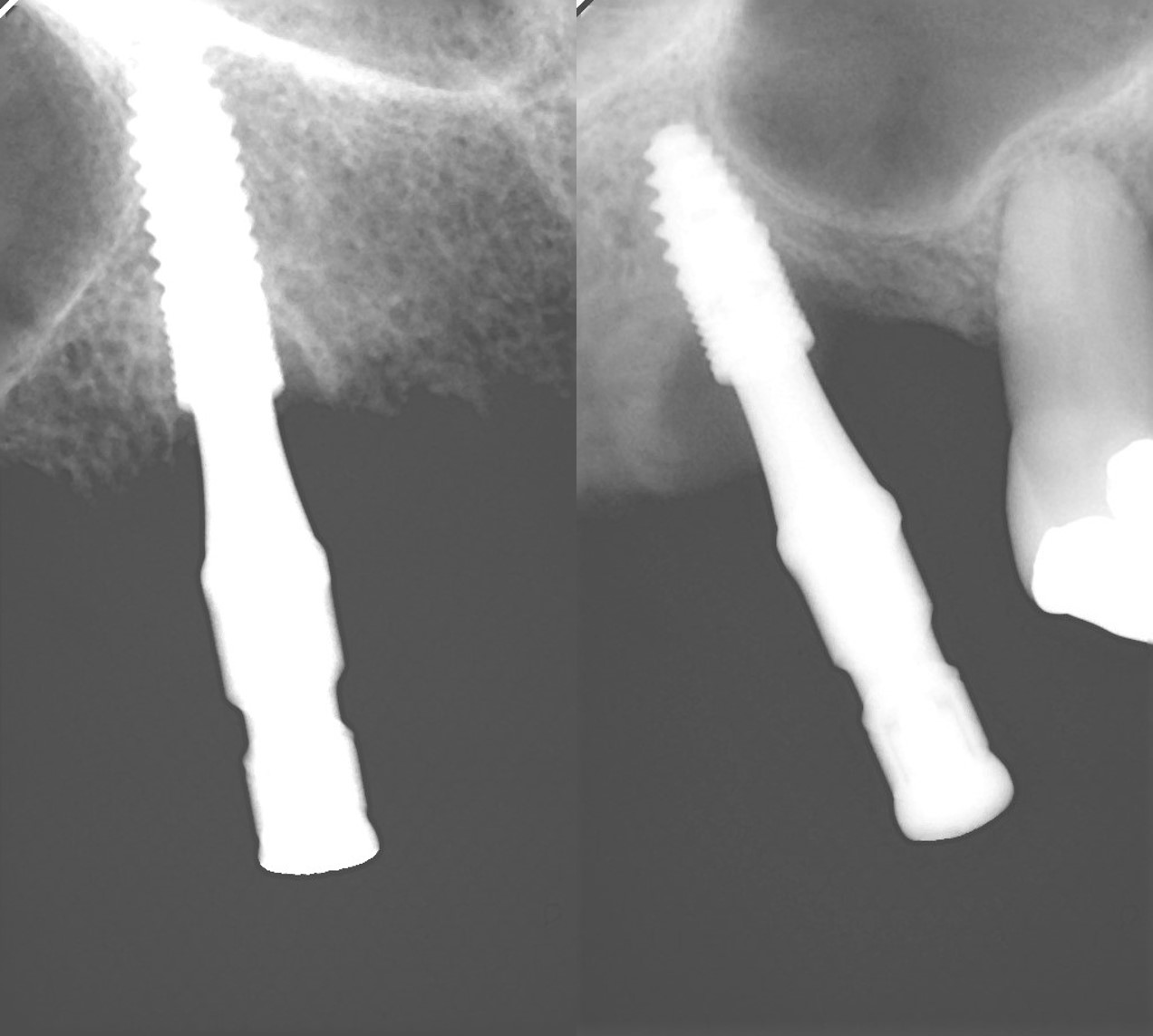

印象採取時の確認Dental X-P。

STEP.16

最終補綴物装着時の口腔内所見

両側に義歯安定のためのインプラントサポートが装着されている。

STEP.17

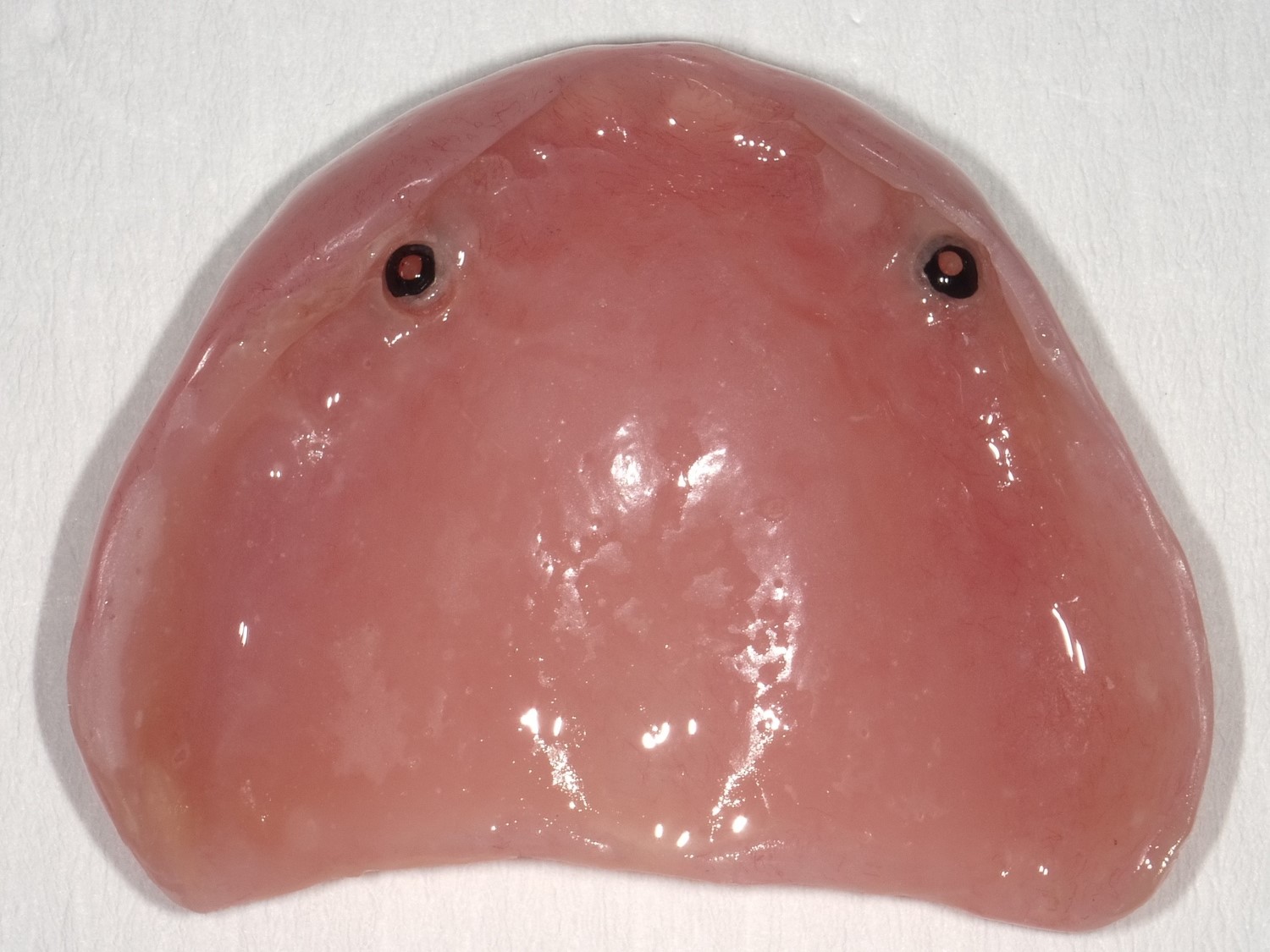

最終補綴物の所見

義歯の裏面に義歯インプラントサポートのための、凹のリングが装着されている。

STEP.18

最終補綴物装着時の口腔内所見

動揺歯と義歯が大きく振れて食事ができなかった。骨がなく、インプラントはできないといわれたが、インプラントサポートの義歯を入れることで、義歯も安定し、なんでもよく噛めると喜んでいただいている。

症例ケース01 (2017.10.16 - Data up)
上顎全欠損・無歯顎症例
(40歳代 女性)
STEP.01

他院で骨が足りないのでインプラント治療はできないと言われて当クリニックを受診した。 All on 4 は入れ歯をネジで固定する形になり、どこかが欠けるなどのトラブルがあったときに修理するのが大変であること、清掃性の問題などから、よく相談し選択しないこととした。
口腔内には総義歯(金属床)が装着されていた。左側の中切歯は残根状態でかつ根尖性歯周病が存在していた。上顎洞までの骨の高さがなく、骨幅も十分ではないもののサイナスリフト(上顎洞への骨造成)やエクスパンジョン(骨を広げる処置)などを行えば、インプラント治療もできることを説明した。
患者さんは、術後7か月で固定性の上部構造がブリッジとしてインプラント補綴ができ、審美ならびに咀嚼機能の回復ができ、喜んで頂けた。英語をしゃべる職業であり、前歯部からの息の漏れを最小限にするなど補綴学的にも苦労したが、英語の発音も問題なくその点でも喜んでいただいている。

STEP.02

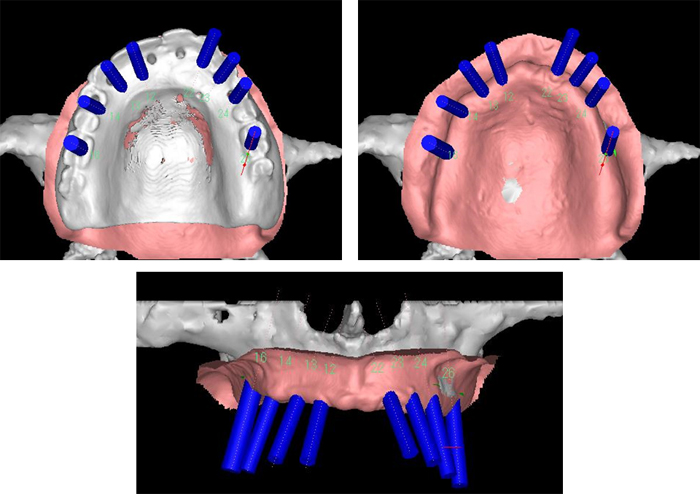

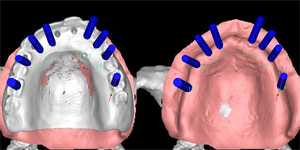

LANDmarker(iCAT)にてシミュレーションを実施した。
既存の総義歯のコピーを採り、CT撮影用テンプレートとした。そのテンプレートと粘膜模型をLANDmarker(iCAT)に取り込み、既存骨・上部構造とのバランスを考えて埋入位置を計画。
CT撮影用テンプレートの表示をON/OFFできるので、現在の口腔内の状況も診ながら診断ができる。

STEP.03

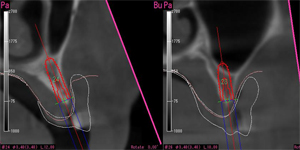

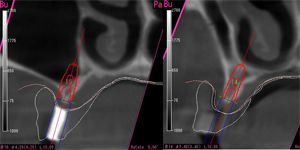

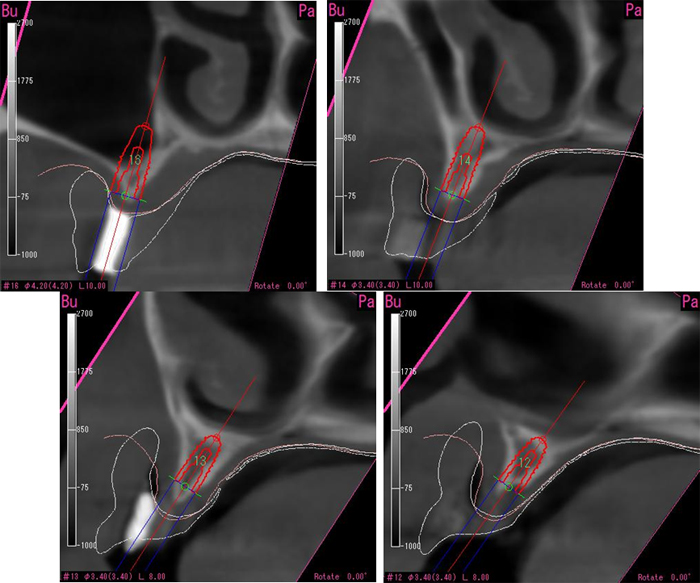

右側第1大臼歯、第1小臼歯、犬歯、側切歯(16番、14番、13番、12番)のCT画像。
16番部は骨が足りないため、サイナスリフトを行うこととした。他部位は骨幅の問題があり、エクスパンジョンで対応した。
CT画像上にもLANDmarker(iCAT)に取り込んだCT撮影テンプレートの形状が見えるので、そのラインも参考に埋入位置を検討した。

STEP.04

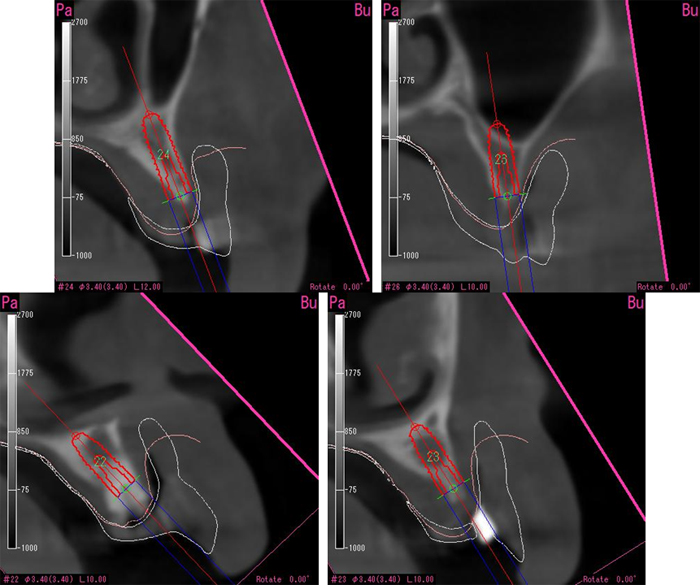

左側側切歯、犬歯、第1小臼歯、第1大臼歯(22番、23番、24番、26番)のCT画像。
骨幅がなくすべての部位でエクスパンジョンを行うこととした。

STEP.05

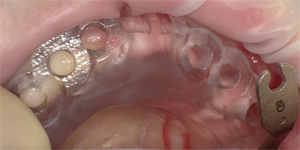

Landmark Guide(iCAT)のマルチガイドを用い、2mm用のドリルキーを装着した時の口腔内所見。固定用のピンを打つことでより位置のずれを少なくすることができる。
上顎は右側でサイナスリフトを含めて合計8本のインプラントの埋入を行った。切開線を適切に設定するために、2mmのドリルで歯肉を穿孔させた。

STEP.06

2mmドリリングによる歯肉の穿孔における歯槽提粘膜へのインプラント埋入位置の印記。同部に切開線を持ってくれば適切な部位に切開線を設定することができる。

STEP.07

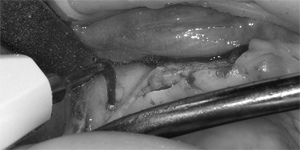

右側のサイナスリフト部位における上顎洞骨壁の開窓。ピエゾサージェリー(メクトロン社製)により開窓を行っている。

STEP.08

上顎洞側壁の窓開け。シュナイダー膜(上顎洞粘膜)が観察される。
上顎洞側壁の骨窓形成後、その開窓骨を上顎洞粘膜とともに洞内に織り込んでサイナスリフトの上端を骨とするためにサイナスリフト専用の剥離子で挙上していく。洞粘膜を傷つけないためには骨を擦るように、粘膜を骨面から剥離していくことが重要になる。

STEP.09

挙上した洞粘膜と上顎洞の側壁の骨で作成したサイナスリフトによる天井部分の骨がインプラント埋入のドリルで傷つかないように、コラーゲン・HA複合体でスポンジ状の人工骨であるリフィット(京セラ)を挿入して粘膜を上方でささえる柱とする。

STEP.10

骨片(上顎洞側壁)と粘膜がスポンジ状の人工骨により、上方にある程度固定されているのでドリリングを容易に行える。ドリルは洞底を穿孔するまで行う。

STEP.11

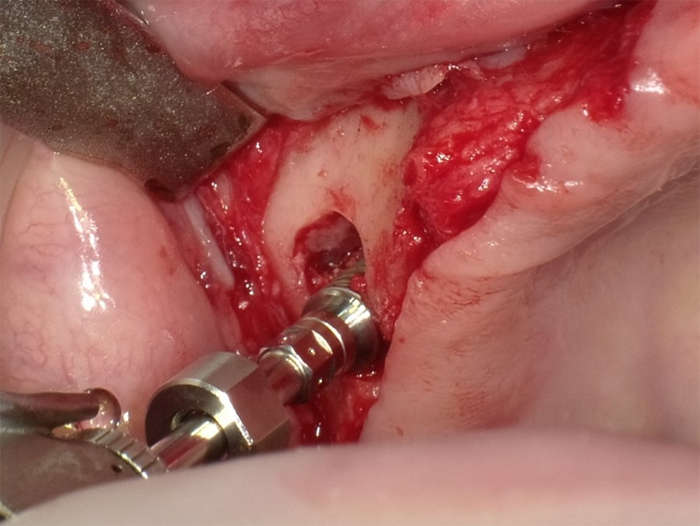

インプラントの埋入時。
埋入サイズは、FINESIA Bone Level HA Tapered type(京セラ)直径4.2mm/長さ10mmである。直視下での埋入であり、適切な深さでの埋入が可能になる。
現在であれば、ガイドを用いて行う手技であるがこの時点ではフリーハンドにて行っている。

STEP.12

インプラントの埋入後。トルクは25N/cmであったが、頬側の骨の一部が破損しており、人工骨での補填がいずれにしても必要になる。
この症例では、全顎的に歯周病による骨吸収で幅、高さともに少ないため2回法で行う予定であったため、ワイドのカバースクリューを付け、骨造成で対応した。

STEP.13

サイナスリフト部の埋入インプラントにワイドのカバースクリューを付けた。ワイドのタイプを使用することで上顎洞内へのインプラント体迷入を防ぐ事が出来る。

STEP.14

インプラントの埋入後。頬側の骨を、人工骨:アパセラムAX(京セラ)とアローボーンβ250μm~1000μm(ブレーンベース)を混合して上顎洞に補填し、表層部はリフィット(京セラ)にて補填した。
表層部のリフィット(京セラ)による補填。血流を考えてコラーゲンとアパタイトの複合体を置くことで内部の顆粒状の骨の溢出を防ぐこともできると考えている。同部の骨膜は問題なく保存されている。

STEP.15

他部位の埋入では、骨幅が狭いため直径3.4mm/長さ8mmのインプラント埋入であってもエクスパンジョンテクニックが必要であった。

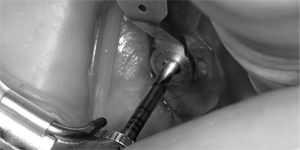

BOSボーンスプレッダー(京セラ)を用いて、エクスパンジョンを行っている時の所見である。

STEP.16

右側第2小臼歯(#14)部へインプラント埋入を行う。
埋入サイズは、FINESIA Bone Level HA Tapered type(京セラ)直径3.4mm/長さ8mmである。
この時点ではLandmark Guide(iCAT)のマルチガイドによる3.0mmのドリリング窩に沿って埋入しているが、現在ではサージカルガイドを装着して埋入するため、さらに精度が増している。

STEP.17

右側第1小臼歯(#14)部へ直径3.4mm/長さ8mmのインプラント埋入時。切開を行い、粘膜骨膜弁を作成することで深度の調節を直視下でできる。
右側犬歯(#13)部への直径3.4mm/長さ8mmのインプラント埋入。
右側側切歯(#12)部への直径3.4mm/長さ8mmのインプラント埋入。
右側上顎部(#16,14,13,12)部への直径4.2mm/10mm(#16サイナスリフト)3.4mm/長さ8mm(#14,13,12)のインプラント埋入。
埋入トルクは、#16:25N/cm,#14:35N/cm,#13:30N/cm,#12:35N/cmであった。

STEP.18

右側上顎部#16,14,13,12部インプラント埋入後の粘膜縫合。このような場合に連続縫合を行うことで手術時間の短縮が図れる。
右側上顎部#16,14,13,12部インプラント埋入後の粘膜縫合後の所見。

STEP.19

左側上顎部#22,23,24,26部インプラント埋入のための粘膜切開と粘膜骨膜弁の作成。

STEP.20

Landmark Guide(iCAT)のマルチガイドを用い、2mmのドリリングを行う。上顎は左側でも4本を計画している。2mmのドリルのためのドリルキーを装着したところである。

STEP.21

Landmark Guide(iCAT)のマルチガイドを用い、2mmのドリリングを行っている。上顎は左側でも4本を計画している。
左側上顎への4本のインプラント埋入でも骨幅は十分ではなく、BOSボーンスプレッダー(京セラ)を用いてエクスパンジョンを行い、直径3.4mm/長さ8mmを埋入する計画とした。

STEP.22

左側上顎側切歯(#22)部にインプラント埋入を行っている。
埋入サイズは、FINESIA Bone Level HA Tapered type(京セラ)直径3.4mm/長さ8mm。埋入トルクは35N/cmであった。

STEP.23

左側第1小臼歯(#24)部にインプラント埋入を行う。
埋入サイズは、FINESIA Bone Level HA Tapered type(京セラ)直径3.4mm/長さ8mm。埋入トルクは30N/cmであった。

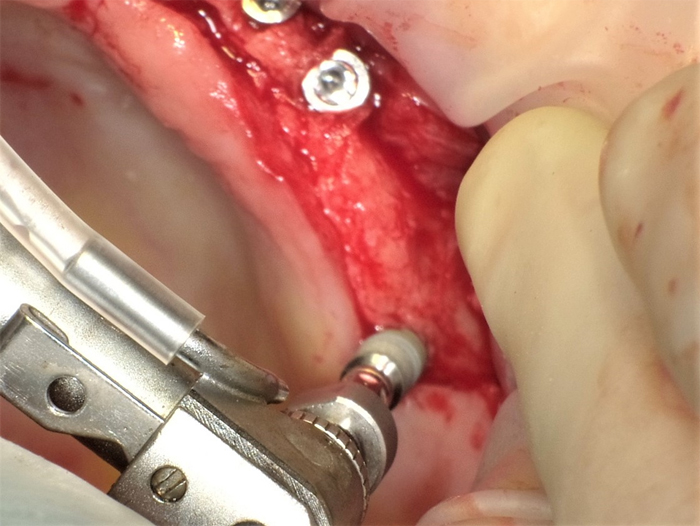

左側第1大臼歯(#26)部にインプラント埋入を行う。
埋入サイズは、FINESIA Bone Level HA Tapered type(京セラ)直径3.4mm/長さ10mm。埋入トルク25N/cmであった。

左側上顎(#22,23,24)部へ直径3.4mm/長さ8mm、26部へ直径3.4mm/長さ10mmを埋入した。埋入トルクは、 #22:35N/cm,#23:30N/cm,#24:30N/cm,#26:25N/cmであった。

STEP.24

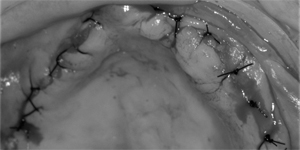

両側上顎ンプラント埋入後の粘膜縫合後の所見。

手術内容:#16,14,13,12,22,23,24,26インプラント埋入術
#16:25N/cm,#14:35N/cm,#13:30N/cm,#12:35N/cm
#22:35N/cm,#23:30N/cm,#24:30N/cm,#26:25N/cm
麻酔:静脈鎮静下・モニター下 局所麻酔2%キシロカイン(1/80,000Epi) 9.4ml
手術時間:1時間54分
STEP.25

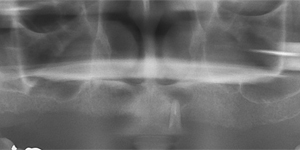

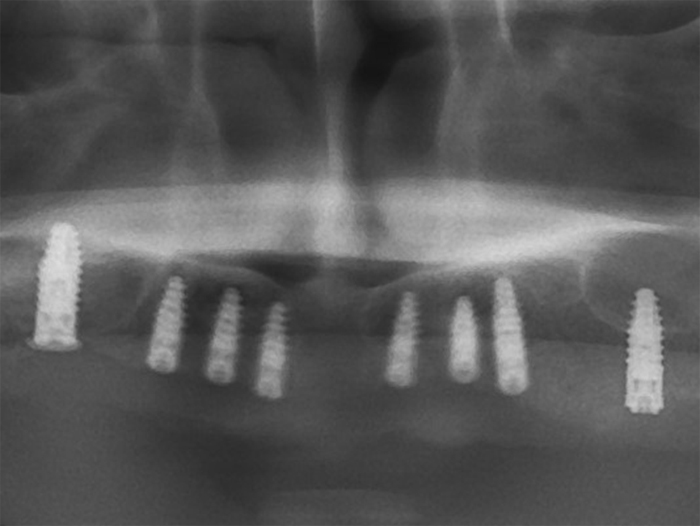

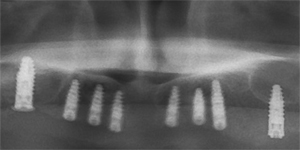

埋入後、パノラマX-Pにて状況の確認を行った。予定された部位に埋入されている。

STEP.26

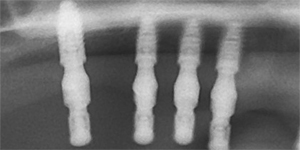

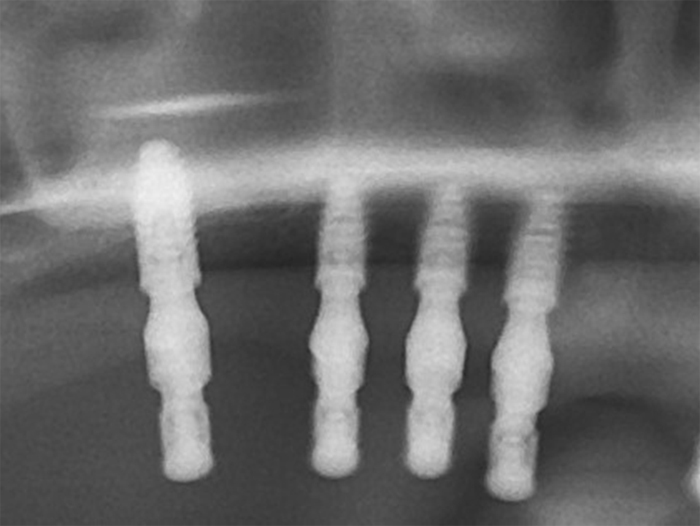

印象採取時の確認Dental X-P(右側)

STEP.27

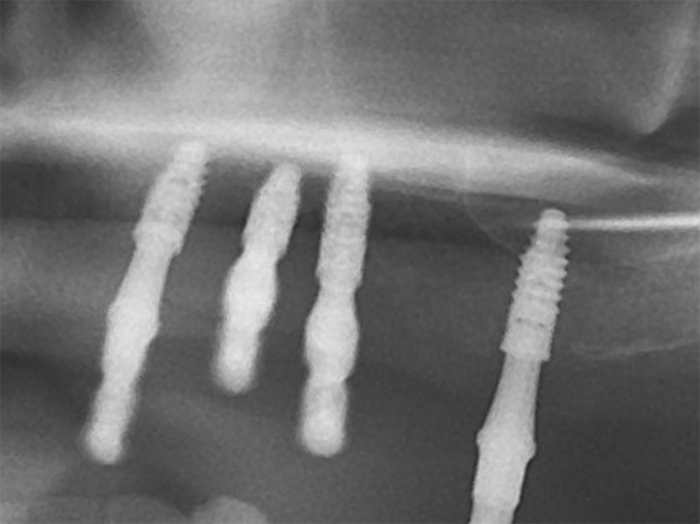

印象採取時の確認Dental X-P(左側)

STEP.28

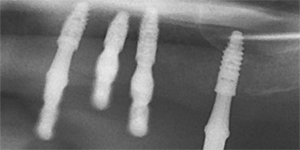

最終補綴物装着時の確認Dental X-P

STEP.29

最終補綴物装着時の口腔内所見

「歯科技工所の中田デンタルのコメント」
発音、形態,清掃性とクリアすべき項目が多かったためプロビ製作から行なうことを提案。
上顎前歯部の骨吸収が著しくオーバージェットがかなり大きく、清掃性が良くリップサポートも得られるよう歯根部から歯冠にかけてのスムーズな立ち上がりとなるよう形態付与に苦労した。
前歯部アンテリアガイダンスは発音を気にされていて要望もありできるだけ隙間が無いようにプロビを製作し、それを基にCADCAMにてスキャンし適切なジルコニアフレーム設計を行なった。
歯冠長が長いためガム陶材の選択もあったが、患者様のスマイルラインから歯肉が見えなかったので歯根色で仕上げた。
インプラント設計においては、ジルコニアフレームと接着するためのチタンベースはS-WAVEカスタムアバットメントセミオーダータイプ(松風)を選択した。しかし、チタンベースが短く維持に不安があり接着力を強固にするためジルコニアフレームの内面にセラミックを一層焼き付けシランカップリング処理を行うことにより接着力の向上を期待しセメンティングを行った。

サイナスリフトも応用した症例ではあり、ALL on 4を行わず、ブリッジによってインプラント治療が行えている。若い女性であり、英語をしゃべることを職業としてるため、審美・咀嚼機能のほかに会話、発音機能に関しても満足が得られる結果が得られた。患者さんも非常に満足していただけた。

STEP.30

最終補綴物装着時の口腔内所見

他院では、骨がなく、インプラントはできないといわれたことで患者さん自身がすごく悩んでおられた。別の他院では大規模な骨移植を言われ、そこまではしたくないということで患者さん自身も今回の治療にすごく満足されていた。術後は良く噛めて機能面も十分に回復でき、英語の発音も問題ないことから、患者さん自身も非常に喜ばれていました。
